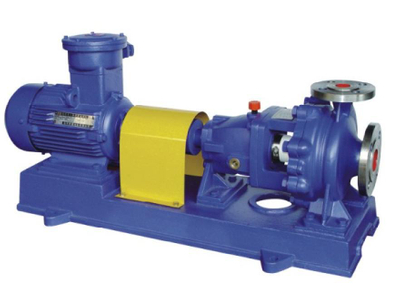

Pompa Sentrifugal Stainless Steel IH

Pompa seri IH adalah pompa sentrifugal jenis kantilever hisap ujung-tahap (hisap aksial) tunggal, yang digunakan untuk mengangkut cairan korosif dengan viskositas yang mirip dengan air dan tanpa partikel padat. Penampilan dan dimensi yang ditandai dan diberi peringkat mengadopsi standar internasional ISO2858.

Quantity:
  • 6,3 ~ 400m3 / jam
  • 5 ~ 125 m
  • 0,55 ~ 110KW
  • SS304, SS316
Pompa seri IH adalah pompa sentrifugal jenis kantilever hisap ujung-tahap (hisap aksial) tunggal, yang digunakan untuk mengangkut cairan korosif dengan viskositas yang mirip dengan air dan tanpa partikel padat. Penampilan dan dimensi yang ditandai dan diberi peringkat mengadopsi standar internasional ISO2858.
Suhu media yang diangkut pompa kimia model IH adalah -20105. Melalui mengadopsi metode pendinginan, dapat mengangkut media dengan suhu lebih tinggi jika perlu, dan diterapkan untuk mengangkut berbagai media atau media korosif di mana polusi dilarang mirip dengan air di industri seperti industri kimia, minyak bumi, metalurgi, tenaga listrik, pembuatan kertas, makanan , farmasi dan serat sintetis dll.

Fitur Struktur

1. Pompa seri IH adalah serangkaian produk yang dirancang sesuai dengan standar internasional ISO di semua industri di Cina. Ini terutama terdiri dari badan pompa, impeler, cincin segel, mur impeller, tutup pompa, bagian segel, dukungan perantara, spindel, bagian yang ditangguhkan dan sebagainya.

2. Fitur struktural: Penutup pompa dipasang pada pendukung perantara, dan penutup pompa dikunci di tengah dengan menyambungkan antara badan pompa dan pendukung perantara. Pada badan pompa, air dimasukkan secara aksial dan dihasilkan secara radial. Kaki pendukung dapat diperbaiki di pangkalan secara langsung. Bagian-bagian yang ditangguhkan dipasang pada penyangga tengah melalui rabbet, dan didukung ke pangkalan dengan kerangka yang ditangguhkan. Agar mudah dibongkar, coupling yang berkepanjangan dirancang, sehingga tidak perlu membongkar pipa input & output yang berpasangan selama pemeriksaan dan pemeliharaan. Untuk memompa bodi dan motor, hanya dengan membongkar coupler antara dari coupling yang berkepanjangan, pengguna dapat mengacaukan bagian rotor untuk pemeriksaan dan pemeliharaan, yang merupakan pola struktural konvensional di dunia.

3. Arah rotasi: Pompa digerakkan oleh motor langsung melalui kopling yang berkepanjangan, terlihat dari sisi motor, ia berputar searah jarum jam.

4. Pola segel spindel: Pola segel spindel pompa terdiri dari dua jenis seperti segel isian dan segel mekanis. Segel isian adalah pada wadah isian dalam penutup pompa, dengan isian perangkat lunak untuk penyegelan, air masukan dari tekanan tertentu ke dalam wadah isian, untuk pendinginan, pelumasan dan pembersihan pada segel; Segel mekanis terdiri dari dua jenis seperti segel mekanis permukaan tunggal dan segel mekanis permukaan ganda, air input dari tekanan tertentu ke dalam ruang segel, untuk mencuci dan pendinginan pada permukaan abrasif. Pola segel pompa terdiri dari segel isian atau segel mekanis, sesuai dengan kebutuhan pengguna, pada saat yang sama, ukuran ruang segel dan pola kelenjar poros struktur lain sesuai dengan ISO 3069 sesuai kebutuhan, diperbolehkan, seperti segel mekanis dari pipa bergelombang , asisten segel impeller dan sebagainya.
Model
Kecepatan
(r / mnt)
Mengalir Q
Kepala
(m)
η
(%)
Kekuasaan
NPSH
(m)
(m 3 / jam) (L / S) Batang Motor
(KW)
IH50-32-125 2900 12.5 3.47 20 51 1.33 2.2 2
1450 6.3 1.75 5 45 0.19 0.55 2
IH50-32-125A 2900 11.3 3.14 16.4 50 1.01 1.5 2
1450 5.7 1.58 4.1 43 0.15 0.55 2
IH50-32-160 2900 12.5 3.47 32 46 2.37 3 2
1450 6.3 1.75 8 40 0.34 0.55 2
IH50-32-160A 2900 11.3 3.14 26.4 44 1.85 3 2
1450 5.7 1.58 6.6 37.1 0.28 0.55 2
IH50-32-200 2900 12.5 3.47 50 39 4.36 5.5 2
1450 6.3 1.75 12.5 33 0.65 1.1 2
IH50-32-200A 2900 11.3 3.14 41 38 3.24 4 2
1450 5.7 1.58 10.3 31 0.52 0.75 2
IH50-32-250 2900 12.5 3.47 80 33 8.25 11 2
1450 6.3 1.75 20 27 1.27 2.2 2
IH50-32-250A 2900 11.7 3.25 70 32 6.97 11 2
1450 5.9 1.64 17.5 25 1.25 1.5 2
IH50-32-250B 2900 11 3.06 62 30 6.19 7.5 2
IH65-50-125 2900 25 6.94 20 62 2.2 3 2
1450 12.5 3.47 5 55 0.31 0.55 2
IH65-50-125A 2900 22.7 6.31 16.5 61 1.67 2.2 2
1450 11.3 3.14 4.1 54 0.23 0.55 2
IH65-50-160 2900 25 6.94 32 57 3.82 5.5 2
1450 12.5 3.47 8 51 0.53 0.75 2
IH65-50-160A 2900 22.7 6.31 26.5 56 2.93 4 2
1450 11.3 3.14 6.6 49.6 0.41 0.55 2
IH65-40-200 2900 25 6.94 50 52 6.55 11 2
1450 12.5 3.47 12.5 46 0.93 1.5 2
IH65-40-200A 2900 22.7 6.31 41 50 5.07 7.5 2
1450 11.3 3.14 10.3 44 0.72 1.1 2
IH65-40-250 2900 25 6.94 80 46 11.84 15 2
1450 12.5 3.47 20 39 1.75 3 2
IH65-40-250A 2900 23.4 6.5 74.8 45 10.6 15 2
1450 11.7 3.25 17.5 37.9 1.47 2.2 2
IH65-40-250B 2900 22 6.11 61.8 44 8.42 11 2
IH65-40-315 2900 25 6.94 125 39 21.8 30 2
1450 12.5 3.47 32 33 3.3 5.5 2
IH65-40-315A 2900 23.4 6.5 109.5 38 18.36 30 2
1450 11.7 3.25 28 33 2.71 4 2

IH65-40-315B 2900 22 6.11 96.5 37 15.63 22 2
IH80-65-125 2900 50 13.89 20 69 3.95 5.5 3
1450 25 6.94 5 64 0.53 0.75 2.5
IH80-65-125A 2900 45.3 12.58 16.5 67 3.04 4 3
1450 22.7 6.31 4.1 62 0.41 0.55 2.5
IH80-65-160 2900 50 13.89 32 67 6.51 11 2.3
1450 25 6.94 8 62 0.88 1.5 2.3
IH80-65-160A 2900 45.3 12.58 26.4 65 5.02 7.5 2.3
1450 22.7 6.31 6.6 60 0.68 1.1 2.3
IH80-50-200 2900 50 13.89 50 63 10.81 15 2.5
1450 25 6.94 12.5 57 1.49 2.2 2
IH80-50-200A 2900 45.3 12.58 41 61 8.29 11 2.5
1450 22.7 6.31 10.3 56.1 1.14 2.2 2
IH80-50-250 2900 50 13.89 80 53 20.57 30 2.5
1450 25 6.94 20 50 2.72 5.5 2
IH80-50-250A 2900 45.3 12.58 65.7 52 15.61 22 2.5
1450 22.7 6.31 16.4 49 2.07 3 2
IH80-50-315 2900 50 13.89 125 50 34.1 45 2.5
1450 25 6.94 32 48 4.54 7.5 2.5
IH80-50-315A 2900 45.3 12.58 102.6 48 26.4 37 2.5
1450 22.7 6.31 25.7 46 3.46 5.5 2.5
IH100-80-125 2900 100 27.78 20 73 7.47 11 4.2
1450 50 13.89 5 69 0.99 1.5 3.4
IH100-80-125A 2900 91.8 25.5 16.8 71 5.92 7.5 4.2
1450 45.9 12.75 4.2 67 0.78 1.1 3.4
IH100-80-160 2900 100 27.78 32 73 11.9 15 4.3
1450 50 13.89 8 68 1.58 2.2 3.4
IH100-80-160A 2900 91 25.28 26.5 71 9.25 15 4.3
1450 45.5 12.64 6.6 67 1.22 1.5 3.4
IH100-65-200 2900 100 27.78 50 72 18.92 22 3.9
1450 50 13.89 12.5 68 2.5 3 2.5
IH100-65-200A 2900 91 25.28 41.5 70 14.7 18.5 3.9
1450 45.5 12.64 10.3 66 1.93 3 2.5
IH100-65-250 2900 100 27.78 80 68 32.06 37 3.6
1450 50 13.89 20 63 4.33 5.5 2.5
IH100-65-250A 2900 93.5 25.97 70 65 27.44 37 3.6
1450 45.5 12.64 17.4 61 3.53 5.5 2.5

IH100-65-250B 2900 87.8 24.39 61.7 64 23.1 30 3.6
IH100-65-315 2900 100 27.78 125 62 54.94 75 3.2
1450 50 13.89 32 58 7.52 11 2
IH100-65-315A 2900 93.5 25.97 109 61 45.53 75 3.2
1450 46.5 12.92 28 56 6.33 11 2
IH100-65-315B 2900 88 24.44 97 60 38.77 55 3.2
IH125-100-200 2900 200 55.56 50 77 35.39 45 5
1450 100 27.78 12.5 73 4.66 7.5 2.9
IH125-100-200A 2900 182 50.56 41.4 75 27.38 37 5
1450 91 25.28 10.3 71 3.6 5.5 2.9
IH125-100-250 2900 200 55.56 80 75 58.13 75 4.5
1450 100 27.78 20 72 7.56 11 2.3
IH125-100-250A 2900 186.5 51.81 69.5 73 48.35 75 4.5
1450 93 25.83 17.4 70 6.29 11 2.3
IH125-100-250B 2900 175.5 48.75 61.5 71 41.42 55 4.5
IH125-100-315 2900 200 55.6 125 72 94.62 110 4.5
1450 100 27.8 32 65 13.42 22 2.5
IH125-100-315A 2900 186.5 51.81 108.7 71 77.81 90 4.5
1450 93 25.83 27.2 64 10.77 15 2.5
IH125-10-400 1450 100 27.78 50 55 24.77 30 2.5
IH125-100-400A 1450 93 25.83 43.2 54 20.27 30 2.5
IH150-125-250 1450 200 55.56 20 77 14.16 18.5 2.8
IH150-125-250A 1450 182 50.56 16.5 75 10.91 15 2.8
IH150-125-315 1450 200 55.6 32 75 23.25 30 2.8
IH150-125-315A 1450 182 50.56 25.5 73 17.32 22 2.8
IH150-125-315B 1450 165 45.83 22 72 13.74 18.5 2.8
IH150-125-400 1450 200 55.56 50 70 38.93 55 2.5
IH150-125-400A 1450 182 50.56 41 68 29.94 37 2.5
IH150-125-400B 1450 165 45.83 34 67 22.82 30 2.5
IH200-150-250 1450 400 111.11 20 79 27.59 37 2.8
IH200-150-250A 1450 363 100.83 16.5 79 20.66 30 2.8
IH200-150-315 1450 400 111.11 32 79 44.15 55 3.5
IH200-150-315A 1450 363 100.84 25.5 77 32.76 45 3.5
IH200-150-315B 1450 329 91.39 21.6 76 25.48 37 3.5
IH200-150-400 1450 400 111.11 50 78 69.87 90 3.5
IH200-150-400A 1450 363 100.83 41 76 53.36 75 3.5
IH200-150-400B 1450 329 91.39 33.8 75 40.4 55 3.5
